法蘭蝶閥基本結構與工作原理全解析

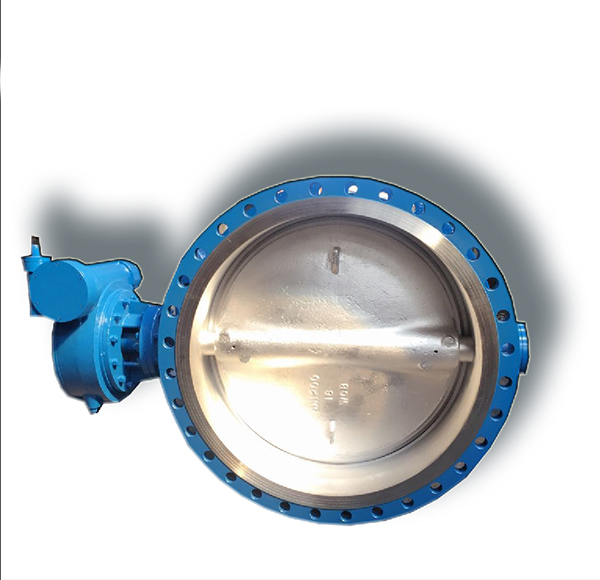

法蘭蝶閥是一種常見的閥門類型，廣泛應用于水處理、化工、石油、電力等多種工業領域，其特點是通過旋轉蝶板來控制流體的流通。下面是法蘭蝶閥的基本結構與工作原理的詳細解析：

基本結構

閥體：閥體是蝶閥的主體部分，通常由鑄鐵、球墨鑄鐵、碳鋼或不銹鋼等材料制成，通過法蘭連接方式固定在管道系統中。閥體內部有一個圓形通道，中心設有一個圓形孔供蝶板旋轉。

蝶板：蝶板是蝶閥的核心部件，呈圓盤狀，中間有軸孔，通過閥桿與驅動相連。蝶板的邊緣設計有密封面，與閥座相接觸以達到密封效果。材質根據使用工況可選用不同的金屬或復合材料。

閥座：閥座位于閥體的兩側，與蝶板的密封面相對應，通常由橡膠、尼龍或金屬等材料制成，具備良好的彈性以確保密封效果。硬密封蝶閥的閥座會采用更耐磨的材料，如碳化硅、硬質合金等。

閥桿：閥桿連接蝶板與執行，通過旋轉運動帶動蝶板開啟或關閉。為了避免介質泄漏，閥桿通常設有填料函或密封套。

法蘭連接：法蘭是連接閥門與管道的重要部件，通過螺栓將閥門與管道的法蘭緊密相連，確保密封和穩固。

執行：根據需要，蝶閥可配備手動、氣動、電動或液壓等不同類型的執行，用于遠程控制蝶板的開閉。

工作原理

開啟過程：當執行驅動閥桿旋轉時，蝶板繞其軸線旋轉，從閥座上逐漸抬起，直至蝶板與閥座完全脫離，形成最大流通面積，允許流體自由通過。

關閉過程：關閉時，執行反向旋轉閥桿，蝶板逐漸下降并緊壓在閥座上。密封面之間相互擠壓，形成密封，阻止流體通過。

調節功能：蝶閥不僅可全開全關，還具備調節流量的功能。通過改變蝶板的旋轉角度，可以不同程度地阻擋或引導流體通過，從而實現對流量的控制。

特點總結

結構簡單、體積小、重量輕，便于安裝和維護。

啟閉迅速，操作扭矩較小，尤其適用于大直徑管道。

流阻小，全開時流體阻力接近于零，有利于節能。

適用范圍廣，可適用于多種介質和壓力條件，但硬密封蝶閥更適合于含有固體顆?；蚓哂休^強腐蝕性的介質。

法蘭蝶閥因其靈活性、耐用性和經濟性，在工業管道系統中得到了廣泛應用。
