伸縮蝶閥 網站首頁> 產品中心 >伸縮蝶閥 >SD343H蝸輪傳動法蘭式伸縮蝶閥
SD343H蝸輪傳動法蘭式伸縮蝶閥
SD343蝸輪傳動法蘭式伸縮蝶閥不做溫度補償時，只做安裝更換、維修閥門方便用時，可用通螺栓限位，對稱夾緊伸縮蝶閥以防止伸縮管拉出。損壞伸縮蝶閥及管道裝置或建筑物。螺栓直徑可按照法蘭螺栓直徑，其螺栓強度和承受試驗壓力及管道拉力，按上公式進行計算，運行時限位螺栓晉嚴禁卸掉 (螺栓另配)。
應用工況
1、伸縮蝶閥在安裝前必須平放，切勿隨意磕碰。
2、伸縮蝶閥出廠時結構長度為小長度，安裝時，拉至安裝長度(即設計長度)。
3、當管道問長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮閥，以免損壞伸縮閥。4、伸縮蝶閥可在任意位置安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出(見圖1)，支架的支承力按下列公式計算，運行時嚴禁將支架卸掉。 F>π/4三PS·DN·(kgf)式中： PS-管道試驗壓力，DN-管道直徑
5、管道施工現場嚴禁隨意拆卸解體伸縮蝶閥。
6、本伸縮蝶閥，加工精細，配合嚴密，請勿在現場隨意反復拉長壓短伸縮蝶閥。管道安裝時，要求伸縮閥兩端管道必須同心，管 道上的兩法蘭面要求平行。
7、法蘭固定螺栓應對稱緊固，請勿單邊強行緊固法蘭固定螺栓。
8、伸縮管安裝在閥門后。

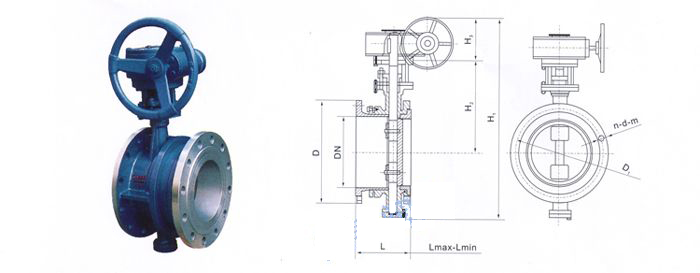

SD343（H、F、X）-（6、10、16）連接尺寸
